从光电效应到数字眼睛：CMOS图像传感器的发展现状及未来应用
作者：陈宣铭1120253094 方永泰1120253074 蒋陈阳松1120253082 李丙琛1120251680
早上起床，你的手机用前置摄像头完成人脸识别解锁；下楼买早餐，你用相机通过商家的收款码完成付款；通勤路上，你用手机拍下了朝霞；晚上回家，你通过门口的智能摄像头确认了快递已经放在门口。
你可能没有意识到，这平凡的一天里，你已经和一项光电技术打了无数次交道——CMOS图像传感器。它是我们数字世界的“眼睛”，是把真实世界的光信号转换成数字图像的核心器件，而它的底层原理，正是光电效应。从百年前的一个物理学发现，到如今渗透到我们生活的每一个角落，再到未来可能改变人类文明的前沿应用，这项光电技术的故事，远比你想象的更精彩。
一、从光到电：物理原理的现代落地
1.一切的起点：光电效应
1905年，爱因斯坦在《关于光的产生和转化的一个试探性观点》中，首次提出了光量子假说，完美解释了光电效应的实验规律：当频率足够高的光照射到半导体材料表面时，材料内部的电子会吸收光子的能量，挣脱束缚形成可传导的光电流，且光电流的大小与入射光的强度成正比。
这个看似抽象的物理规律，正是所有光电技术的核心基础：光信号可以直接、精准地转换成电信号，实现光信息的数字化读取。我们今天所有的相机、摄像头、光通信设备，本质上都是这个规律的工程化应用。
图1光电效应原理图解
2.数字世界的眼睛：CMOS图像传感器是什么？
我们常说的相机像素，本质上就是一个个微型的光电二极管——它是光电效应的最小实现单元。而CMOS图像传感器，就是由数百万甚至上亿个光电二极管组成的二维阵列，再配合信号读出电路、模数转换电路集成在一块指甲盖大小的芯片上。
我们可以用一个非常通俗的“水桶模型”理解它的工作原理：
每个像素就是一个带刻度的小水桶，光子就是从天而降的雨滴；
光越强、照射时间越长，水桶里接的“雨水”（光激发产生的电子）就越多；
电路会测量每个水桶里的水量，转换成对应的数字信号，这个数值就是我们看到的像素亮度值；
数百万个水桶的数值组合起来，就构成了一张完整的数字照片。

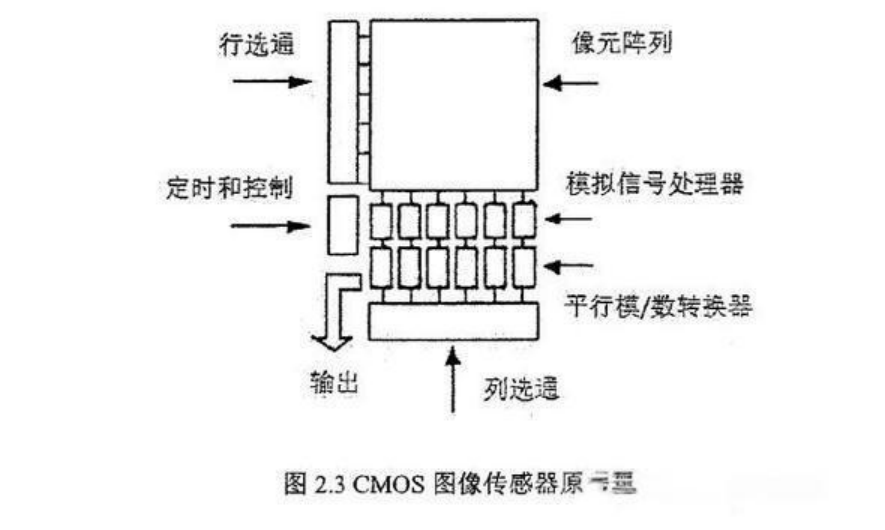

图2传感器阵列结构示意图
和早期的CCD传感器相比，CMOS传感器把光电转换和信号处理电路集成在同一块芯片上，具有功耗低、成本低、集成度高、读取速度快的优势，最终在消费电子、汽车、安防等领域全面取代了CCD，成为了当今主流的光电成像技术。
二、无处不在：CMOS图像传感器的现实应用版图
你可能很难想象，这项基于百年物理原理的光电技术，已经渗透到了现代社会的每一个角落，成为了数字世界不可或缺的基础设施。
1.消费电子：手机相机的全民影像革命
CMOS技术的最大普及，来自于智能手机的爆发。从2000年第一部带摄像头的手机诞生时的30万像素，到如今旗舰手机普遍搭载的1亿甚至2亿像素CMOS传感器，技术的进步让手机彻底取代了卡片机，成为了普通人最常用的拍摄工具。
今天的手机CMOS，已经不仅仅是“拍清楚”这么简单：背照式结构、堆栈式设计大幅提升了低光环境的成像能力，多帧合成技术实现了堪比专业相机的夜景效果，相位对焦技术让拍照更快更准，甚至可以实现人像虚化、8K视频录制、高速抓拍等专业功能。我们每天用的扫码支付、人脸识别、美颜拍照、视频通话，背后都离不开CMOS图像传感器的支撑。

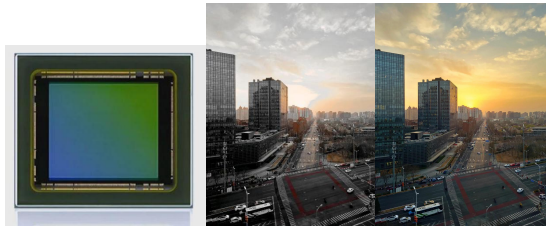

图3手机CMOS图像传感器实物图与成像效果对比
2.安防与智慧城市
遍布城市大街小巷的监控摄像头，是CMOS传感器的另一大应用场景。今天的智能安防摄像头，已经可以在逆光、低光、强光等极端环境下清晰成像，配合AI算法，可以实时实现人脸识别、客流统计、违章抓拍、异常行为预警等功能，成为了智慧城市的“神经末梢”。
从小区的门禁摄像头，到交通路口的违章抓拍，再到火车站、机场的安检系统，CMOS图像传感器用它的“眼睛”，守护着城市的安全与秩序。
3.汽车与自动驾驶
新能源汽车的爆发，让CMOS图像传感器成为了汽车的标配。今天的智能汽车，少则3-5个，多则十几个摄像头：环视摄像头帮你实现360°全景泊车，前视摄像头帮你识别车道线、交通标志、行人和车辆，后视摄像头帮你安全倒车，舱内摄像头帮你监测驾驶员的疲劳状态。
对于L2-L4级的自动驾驶来说，CMOS图像传感器更是核心中的核心。特斯拉的纯视觉自动驾驶方案，就是完全依靠8个高动态范围、高帧率、低延迟的CMOS摄像头，配合AI算法，实现了对周围环境的实时感知，它就是自动驾驶汽车的“眼睛”。
三、未来已来：CMOS光电技术的无限可能
今天的CMOS图像传感器，已经实现了百年前科学家们无法想象的功能，但它的未来，还远远没有到来。随着人工智能、元宇宙、量子科技的发展，这项光电技术还会给我们带来更多的惊喜。
1.自动驾驶与智能交通
未来的L4/L5级完全自动驾驶，对CMOS传感器提出了更高的要求：更高的动态范围（可以同时看清强光下的天空和黑暗中的行人）、更高的帧率（应对高速行驶的场景）、更低的延迟、
更好的抗干扰能力，甚至可以实现3D深度感知、夜视、透雾成像的功能。
配合AI算法，未来的车载CMOS传感器，不仅可以“看到”周围的环境，还可以“理解”周围的场景，提前预判风险，实现更安全、更智能的自动驾驶，彻底改变我们的出行方式。
2.元宇宙与沉浸式交互
元宇宙的核心是沉浸式的人机交互，而CMOS图像传感器是实现这一点的关键。未来的VR/AR设备，会搭载微型的、高帧率的CMOS眼动追踪传感器，它可以实时捕捉你的眼球运动，知道你在看哪里，实现更自然的交互、更精准的对焦、更低的眩晕感。
除此之外，高精度的面部捕捉传感器，可以把你的微表情实时映射到虚拟形象上，让你在元宇宙里的交流更真实；手势识别传感器，可以让你不用手柄，就可以用双手直接和虚拟世界互动，彻底打破现实和虚拟的边界。
3.医疗健康的未来
未来的CMOS光电技术，会给医疗领域带来革命性的变化。可植入式的微型CMOS传感器，可以植入人体，实时监测体内的病灶变化，比如癌症的早期监测、慢性病的实时追踪，让疾
病可以早发现、早治疗。
无创光学检测技术也会迎来爆发：用CMOS传感器拍摄一张眼底的照片，就可以检测出糖尿病、高血压、甚至阿尔茨海默病的早期风险；家用的皮肤检测相机，可以实时监测你的皮肤状态，给出个性化的护肤建议；手术机器人的视觉系统，会用更微型、更高清的CMOS传感器，实现更精准的微创手术，大大降低手术的风险。
4.量子科技与前沿科研
单光子成像技术，是CMOS传感器未来的重要发展方向。传统的CMOS传感器需要成千上万的光子才能形成一个清晰的图像，而单光子雪崩二极管（SPAD）组成的CMOS传感器，可以探测到单个光子，实现超弱光环境下的成像。
这项技术会给量子通信、量子成像、天文观测带来革命性的变化：我们可以用它实现超远距离的量子密钥分发，实现“无镜头成像”“透过障碍物成像”的量子成像技术，甚至可以用它拍摄宇宙中最暗、最遥远的天体，探索宇宙的起源和奥秘。
说在最后：
从1905年爱因斯坦写下光电效应的理论，到1969年第一个CCD传感器诞生，再到如今CMOS图像传感器遍布世界的每一个角落，这项光电技术的发展，本质上是人类不断拓展自己“视觉边界”的过程。我们用它看清了月球的土壤，看清了人体内部的细胞，看清了遥远的星系，也看清了我们生活的每一个细节。
光电技术的魅力，就在于它把最基础的物理学原理，变成了改变我们生活的实用技术。它不是实验室里遥不可及的理论，而是我们每天都在使用的、实实在在的技术。而它的未来，还远远没有到来——随着科技的发展，这项百年前的物理发现，还会给我们带来更多的惊喜，让我们看到更多以前从未见过的世界。
