仿生复眼成像系统
作者：田雨晴1320241019 孙恺彦1320241029 畅嘉滢1320241050 及若曼1320241018
在浩瀚的自然界中，生物体的进化为我们提供了无尽的灵感与启示。其中，昆虫的复眼结构以其独特的优势，成为了科学家们竞相研究的热点。复眼不仅赋予了昆虫广阔的视野和敏捷的反应能力，更为我们开发新一代光学成像器件提供了全新的思路。小型化仿生复眼作为新一代的光学成像器件，以其独特的优势和广泛的应用前景，正在成为光学成像领域的研究热点。
一、背景
仿生复眼技术是模拟昆虫天然复眼结构与视觉机制研发的复合光电感知技术，核心是通过阵列化光学单元设计，还原昆虫复眼的视觉特性，在光电传感、成像系统等领域具备独特应用价值。这类技术的灵感，完全源自昆虫在亿万年演化中形成的天然视觉器官 —— 复眼，蜻蜓、蜜蜂等昆虫的眼部，正是这种精妙结构的直观体现。

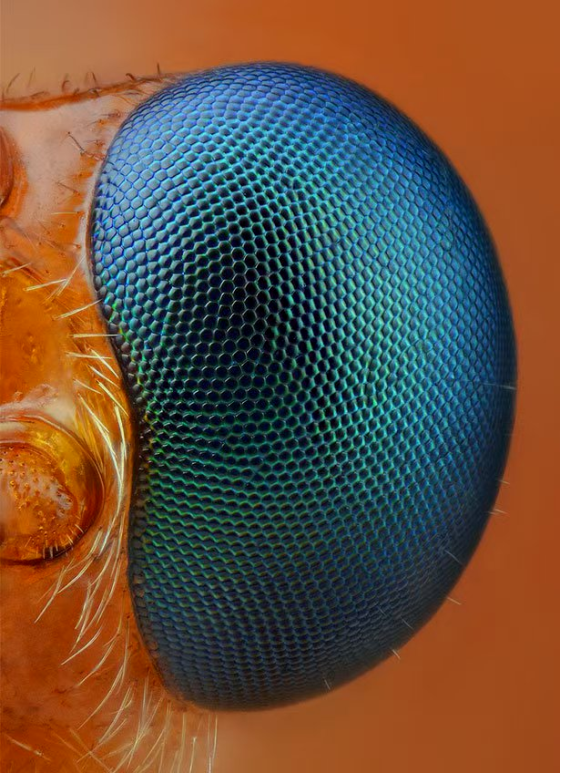

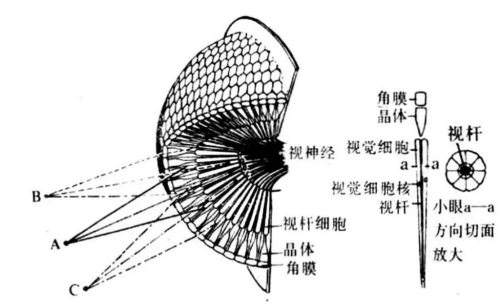

图1 昆虫复眼实物显微图 图2 昆虫复眼结构与小眼解剖示意图
（1）昆虫的复眼结构
昆虫的复眼并非单一眼球，而是由成百上千个独立小眼单元，以蜂窝状阵列紧密排布在半球形曲面上构成的复合视觉系统。每个小眼都是完整的微型光学单元，从外到内依次由角膜、晶体、视觉细胞、视杆组成，能独立接收对应方向的光线，生成局部视觉信号，最终由神经系统整合为完整的环境感知画面。
（2）复眼的特性
复眼的每个小眼朝向不同方位，能同时捕捉各个角度的光线，实现接近 360 度的全视场覆盖，昆虫无需转动头部，就能实时感知周身环境变化。而单眼是单一成像系统，依靠单个晶状体将光线聚焦在视网膜上形成完整图像，视场范围受眼球与头部角度限制，观察不同方向必须调整身体姿态。
复眼对运动的感知能力尤为突出，物体从眼前经过时，会依次触发不同位置的小眼，产生的连续视觉脉冲能被神经系统瞬间识别，即便微小位移也能被立刻察觉。单眼感知运动需要大脑分析视网膜上成像的位置变化，过程相对迟缓，面对快速移动的微小物体，识别与反应速度会明显滞后。
多小眼结构赋予复眼出色的低光视觉能力，所有小眼同步接收光线，能将环境中微弱的光信号叠加放大，让昆虫在黄昏、夜晚等光线不足的环境中，依然能正常觅食、避敌。单眼在低光环境中受进光量限制，视觉能力会大幅下降，只能依靠瞳孔放大等生理调节弥补不足。多数昆虫的复眼还能感知偏振光与紫外光，可实现精准空间导航，或是识别物体在紫外波段的特殊特征，拓展视觉感知维度，这也是单眼无法直接实现的能力。

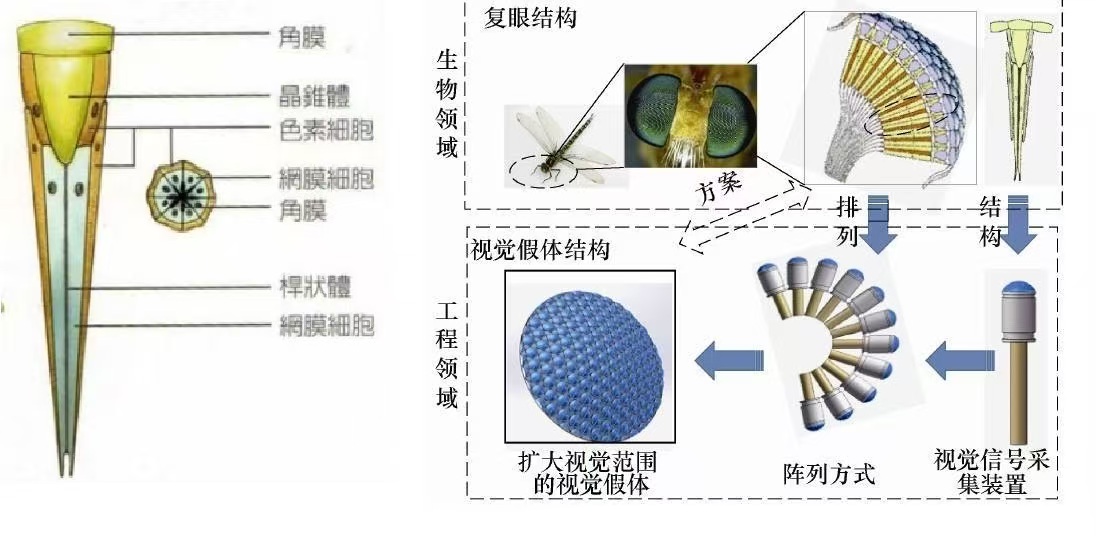

图3 生物复眼到仿生复眼的技术转化示意图
二、技术原理
整个仿生复眼成像系统的工作过程，是一套从光学成像到图像处理再到目标识别的完整连贯流程。这套系统最前端是按照精密规律排布在曲面上的多个子眼镜头，这些镜头被安装在具有固定曲率的球形支撑结构上，每个子眼都拥有独立的成像光路，同时相邻子眼之间会按照设计要求形成一定范围的视场重叠，这种重叠既可以保证整个系统实现无盲区的大视场覆盖，也为后续的图像拼接提供了必要的特征匹配区域。

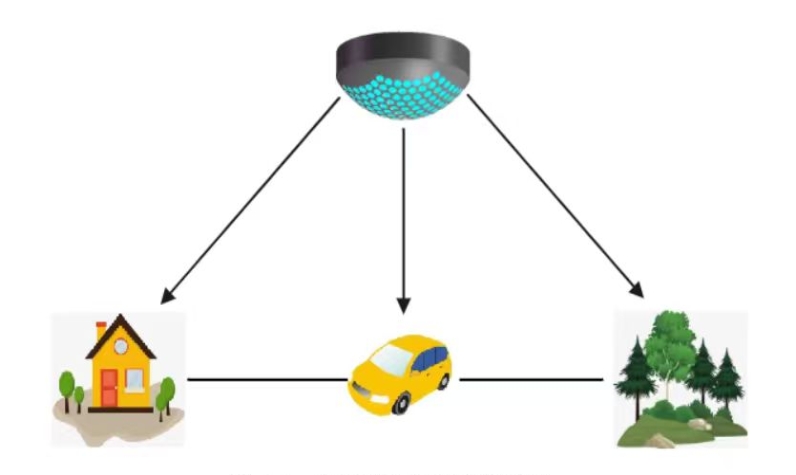

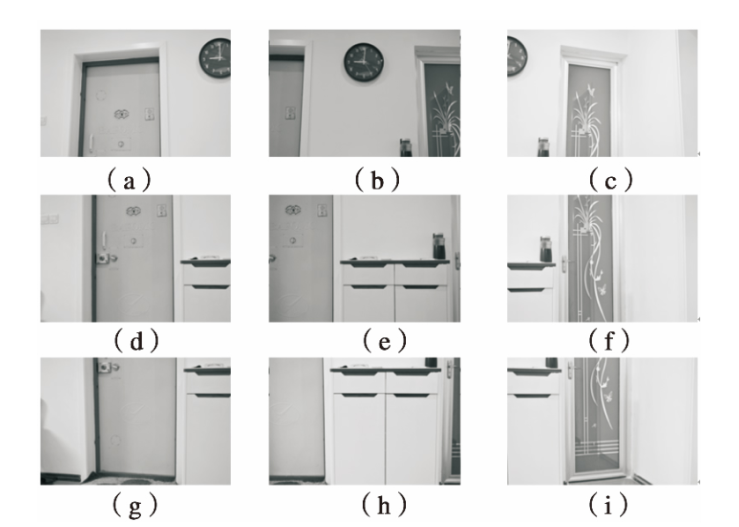

图4曲面仿生复眼采集图像 图5子眼采集的图像
（1）仿生复眼系统成像获取
当外界光线进入复眼系统时，所有子眼会同时接收光线并完成初次成像，但由于子眼排布在曲面上，其形成的初始像面呈现为弯曲的球面形态，无法直接被平面型的 CMOS 图像传感器清晰接收，因此必须依靠中间的光学中继转像子系统进行校正与转换。这一中继系统由多片精密设计的光学透镜组成，能够将球面像面精准转换为平面像面，同时对畸变、场曲、像散等影响成像质量的像差进行统一校正，让每个子眼所成的画面都保持清晰、低畸变、亮度均匀，并且保证所有子眼的成像在尺寸、比例、方向上保持一致，为后续的图像拼接打下稳定基础。
经过中继系统矫正后的光线会被统一投射到同一块大面阵图像传感器上，完成光电信号转换，输出一组排列规则、彼此独立但又相互重叠的子图像，这些子图像在时间上完全同步，不会出现多相机系统常见的拍摄时差问题。
（2）图像拼接
在获取所有子眼图像之后，系统进入核心的图像拼接整合阶段，首先会使用 SIFT 算法对相邻图像进行特征点提取，在画面中找到角点、边缘、纹理突变点等稳定性强、辨识度高的标记点，这些特征点不受亮度、角度、尺度变化的影响，能够作为图像之间精准对齐的依据。

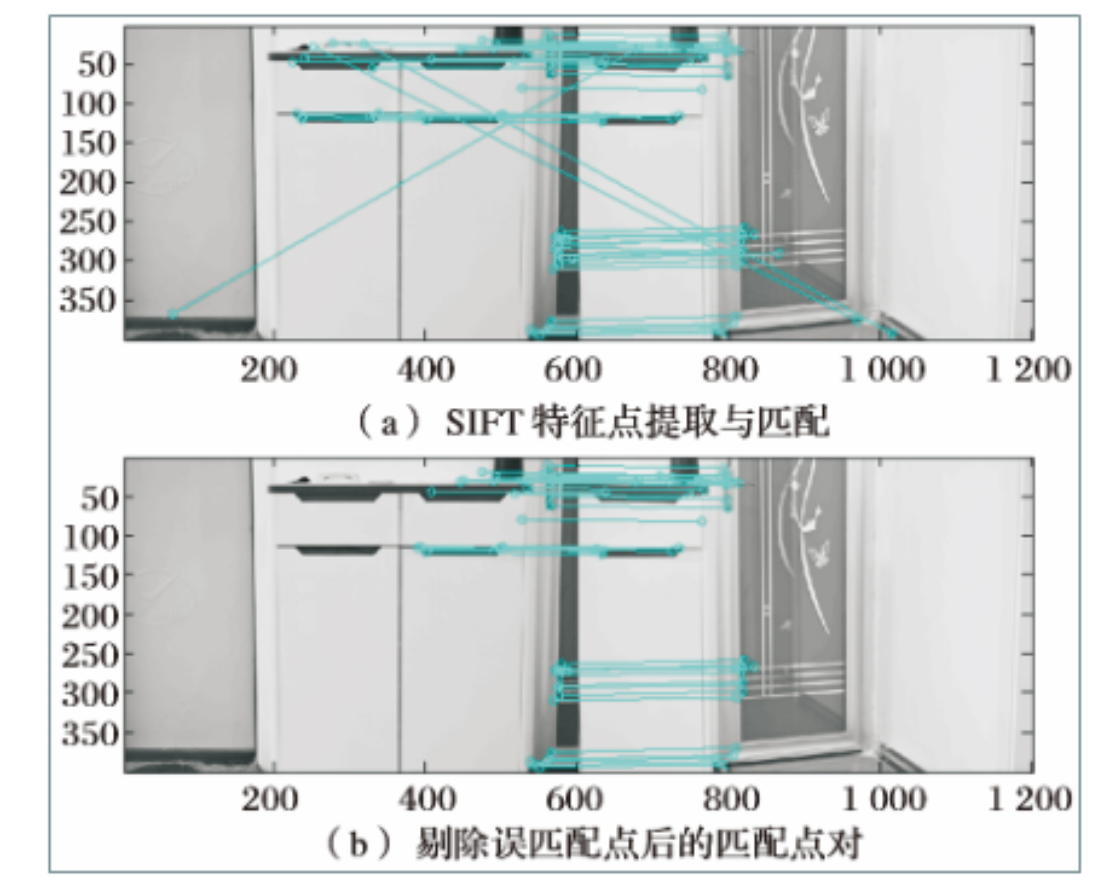

图6特征点提取
提取特征点之后，系统会使用 RANSAC 算法对初步匹配的特征点对进行筛选与优化，剔除其中错误的匹配关系，只保留准确可靠的匹配点对，并基于这些正确点计算出图像之间的变换矩阵，使不同子眼的画面在空间位置上完全对齐。对齐完成后，为了避免拼接区域出现明显的接缝或亮度跳变，系统会采用加权平滑融合算法，让重叠区域的像素值从一幅图像自然过渡到另一幅图像，使拼接边界完全消失，最终按照先横向拼接、再纵向拼接的顺序，将所有子眼图像逐层整合，形成一幅超大视场、无盲区、无畸变、清晰度均匀的完整全景图像。

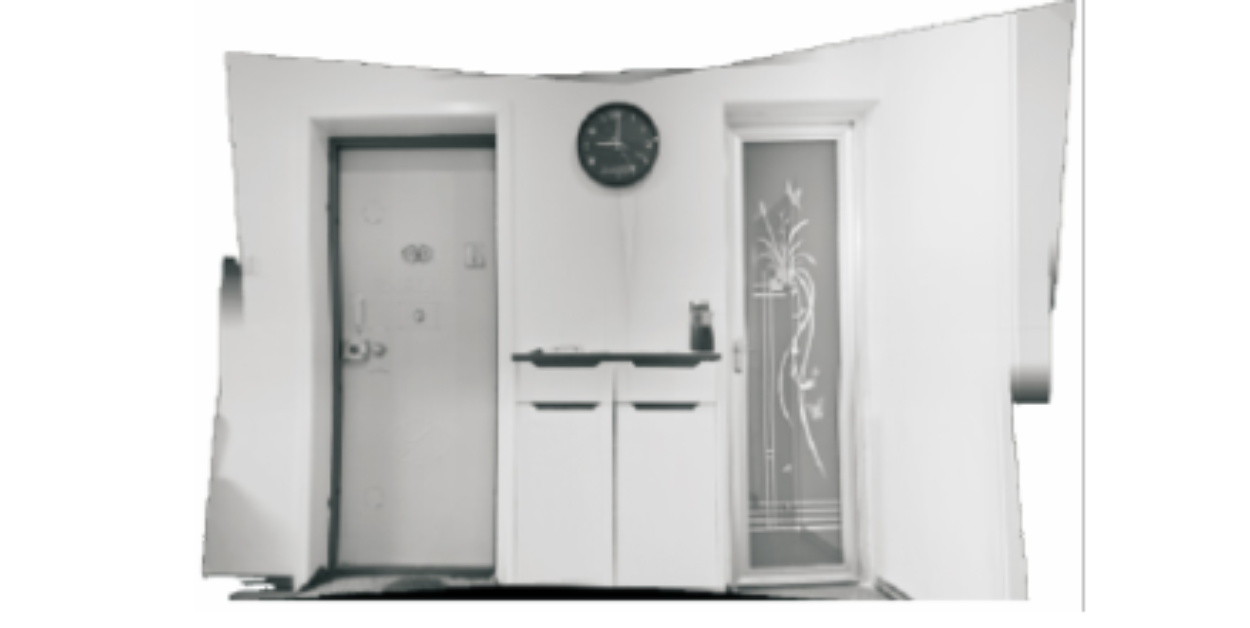

图7 整体拼图效果
在完成全景成像的基础上，系统还可以利用复眼多视角、多通道重叠视场的优势，对画面中的运动目标进行检测与跟踪，由于同一个运动物体会同时被多个子眼捕捉，系统可以通过多视角信息相互验证，稳定锁定目标位置，持续更新目标轨迹，即使在复杂背景或目标短暂被遮挡的情况下，也能保持准确跟踪，不会轻易丢失目标。整套系统从光学设计、成像矫正、图像配准到融合拼接、目标跟踪，形成了一套高度连贯、精密可靠的完整技术体系，既解决了传统相机无法兼顾大视场与高分辨率的矛盾，又实现了小型化、轻量化、同步成像与动态追踪。
三、应用场景
（1）军事武器
仿生复眼凭借大视场、高灵敏度、快速响应、抗干扰等优势，已深度融入现代军事武器装备，成为战场感知、精确制导与态势预警的核心技术。在自主导航与避障方面，可构建大角度立体感知视野，支撑无人机在城市楼宇、密林等复杂环境下实时测距、灵活避障，同时保障编队飞行时的精准定位与防撞安全；于军事目标跟踪与火控应用中，可对高速飞行器、低空无人机等目标完成全域锁定、多目标同步追踪，依托强抗干扰能力适配导引头与光电吊舱的搜索识别需求

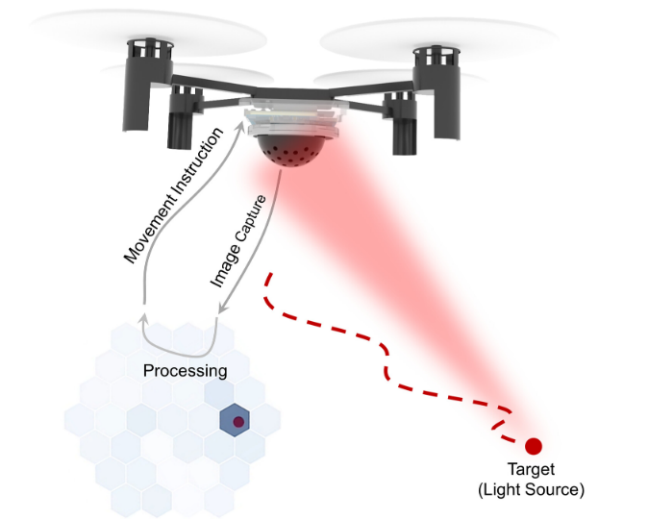

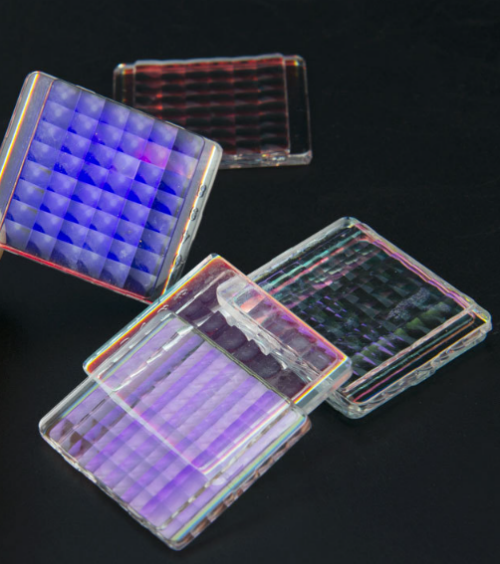

图8 无人机侦察 图9 仿生复眼透镜
（2）激光投影
在激光投影领域，仿生复眼透镜依托微透镜阵列的仿生分光匀化特性，可对激光光源进行精细化拆分、混光与整形，有效解决激光散斑、画面明暗不均、色彩偏移等痛点；其光斑均匀度能达到 95% 以上，搭配高集成度的小巧结构，可优化光路排布、缩减设备体积，让投影画面照度更均衡、成像清晰度大幅提升，同时适配微型化激光投影设备的研发生产，兼顾画质优化与整机轻量化设计需求。
（3）医疗领域
相比传统单通道器件，复眼结构人工视网膜分辨率更高、视场更大、生物相容性更好，目前已进入临床试验阶段，未来可用于治疗老年黄斑变性、视网膜色素变性等致盲疾病，为视障人群带来重见光明的可能。
