光迹寻踪：手腕上的微观故事
作者：廉佳音1120230808
夜深人静，当你准备入睡，随手摘下智能手表扔在床头时，大概率见过这样一个略带悬疑色彩的画面：表盘背面正幽幽地闪烁着绿光，像一只不知疲倦的机械眼。
这束在黑暗中疯狂闪烁的绿光，到底在偷偷“盯”着什么？
聪明的你肯定早就猜到了，这是在监测我们的心率。这里有一个极其反直觉的问题值得思考：如果你曾经把手电筒贴在手指上，一定会发现透过来的是红光，或者你看到过医院里的指夹式血氧仪，它通常也闪烁着红光——因为红光对人体的穿透力是最强的。那么问题来了，为什么我们手腕上的智能手表，偏偏对穿透力一般的“绿光”情有独钟？
这背后其实隐藏着一套极其精妙的底层硬件逻辑和光电转换机制。今天，就请跟随“光迹寻踪小队”的脚步，一起潜入你手腕上的“光电转译局”。我们将化身微观视角的侦探，穿透复杂的电路与冰冷的外壳，去破解这束幽幽绿光背后的故事。
想要隔着厚厚的皮肤去测心跳，这本质上是一个“黑箱探测”任务。既然物理意义上的探头伸不进去，手表底部的LED灯就成了派遣情报员的基地。
每当你戴上手表，一场微观级别的无间道就开始了。
手表基地会疯狂向外派出浑身冒着绿光的“光子推销员”，试图穿越你的手腕皮肤，跨越山和大海，去打探血管小区的情报。
这时候，聪明的你想起了我们开篇的悬念：为什么不派红光推销员，偏偏派绿光？
这就得问我们血管小区里尽职尽责的“红细胞保安”了。在光学的世界里，不同颜色的光有着不同的能力。血液之所以是红色的，是因为红细胞对红光爱搭不理（直接反射）；但它们对绿光，却有着极其致命的“吸收率”。
所以，红细胞保安大叔们，天生就跟穿绿衣服的推销员“八字不合”。只要看见绿光溜进血管，红细胞保安立刻举着防暴盾和防暴叉蜂拥而上，当场把他们“扣留”（光学吸收）。

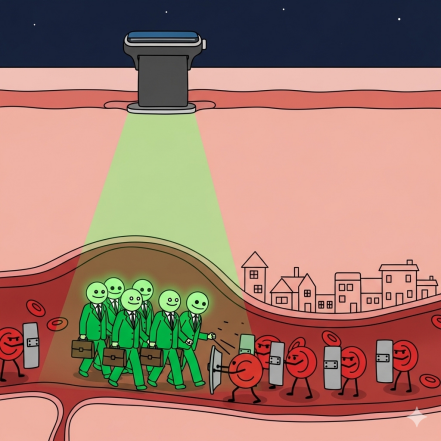

图1 绿色光进入血液
当你的心脏“扑通”猛烈收缩一次，新鲜的血液被泵入手腕的毛细血管。血管瞬间膨胀，小区的红细胞保安数量呈爆炸式增多，防线可以说是密不透风。此时闯进去的绿光推销员可以说是羊入虎口，绝大多数都被当场拿下，只有极其可怜的几个漏网之鱼，顺着原路仓皇逃回了手表。
紧接着，心脏舒张，血管回缩。小区里的红细胞保安数量骤减，防守瞬间松懈。这时候，大批的绿光推销员就能趁乱全身而退，畅通无阻地折返回手表。
就这样，随着你心脏周期性的“泵血-舒张-泵血”，逃回来的绿光推销员数量，呈现出极其规律的“少-多-少-多”的波浪线。
图2 心脏不同工作过程的示意图
这套把微观生理变化翻译成光线反射的奇妙操作，在工程界有一个极其高冷的学名——光电容积脉搏波描记法（PPG）。听起来很高深？其实说白了，就是一场利用光学克制关系来进行的高级计数游戏。
当这些历经九死一生的绿光推销员终于挣脱红细胞保安的围追堵截，踉踉跄跄地逃回手表表面时，这场微观大戏最核心的“光电转换”才刚刚拉开帷幕。
在手表的接收端，坐镇着一位极其敏锐且严苛的“业务经理”——光电二极管（Photodiode，简称PD）。这位经理的任务非常纯粹，他只负责盯着手表的底盘大门，利用光生伏特效应，将每一个折返回来的绿光推销员精准地清点成对应的电子。由于推销员回来的数量是跟随着心脏泵血而呈现周期性起伏的，所以这位经理在报表上画出的那条连绵不断的电流波浪线，恰好就是你那条鲜活的心率波动图。
然而，现实中手腕内部的地形远比理论模型要恶劣得多。那些成功逃回来的推销员往往已经被沿途的肌肉组织和骨骼消耗得奄奄一息，导致转换出来的原始电信号微弱到了极点；更糟糕的是，当你剧烈挥动手臂或者走在刺眼的阳光下时，外界环境里的杂光就像是伪装成推销员的“商业间谍”，极其容易顺着手表边缘的缝隙混进大门，彻底扰乱原本规律的脉搏信号。
面对这种极其混乱的局面，后勤部来帮忙了。我们有一套堪称经典的自动化信号处理机制，为业务经理配备了高精度的“放大器”，给那些虚弱的原始信号疯狂注入能量、放大特征，还在电路中设立了极其严苛的“滤波器”安检通道，专门负责无情地剔除掉那些因为手臂晃动和环境光线造成的杂波干扰，最终从一片混沌中提取出那条最纯净的脉搏波形。

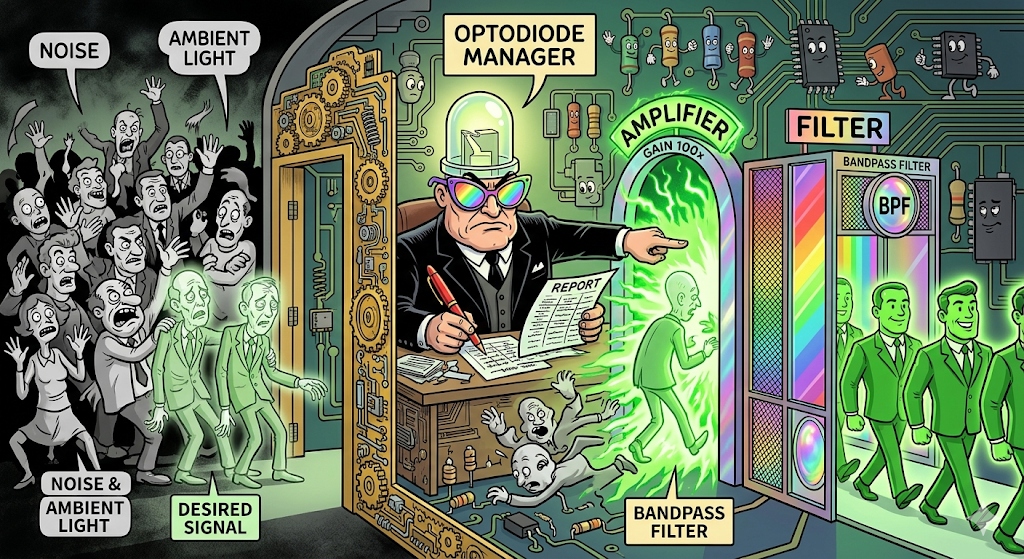

图3 信息处理示意图
更令人拍案叫绝的是这套系统内部的动态反馈智慧。一旦遇到佩戴者肤色较深、汗毛浓密或是皮肤表面有汗水等极其复杂的“高耗损地形”，导致推销员大面积阵亡、信号微弱到难以辨认时，业务经理决不会坐以待毙。他会立刻向主控芯片上报当前惨烈的战况，瞬间触发自动增益控制（AGC）机制，从而形成一个极其优雅的闭环反馈回路——果断命令前方的LED发射阵列加大发光功率，凭借着增强的探测火力，把深藏在皮肤底层的微弱心跳信号搜寻出来。
当绿光推销员在心率战线上凯旋时，聪明的你或许会提出一个疑问：既然心率靠绿光，那更为复杂的“血氧饱和度”又是怎么测出来的呢？
其实，测心率只需要清点红细胞保安的“总人数”，但要测血氧，这位严苛的业务经理就又多了一项工作——它需要查明这群保安到底有没有在认真工作，也就是他们背上是否背着“氧气瓶”（含氧血红蛋白）。由于绿光无法分辨保安到底拿没拿东西，手表公司果断派出了另外两个王牌部门：红光推销员与红外线推销员，开启了一场更为精密的双线探查。
在这个进阶副本里，物理关系发生了奇妙的变化。手里空空如也的“摸鱼保安”（脱氧血红蛋白）对红光有着极强的攻击性，会大量吸收红光推销员；而那些老老实实举着氧气瓶的“劳模保安”（含氧血红蛋白），则负责对肉眼看不见的红外线推销员围追堵截。
此时的业务经理只需要坐在大门口，仔细地对比两支队伍逃回来的残兵败将比例。如果红光推销员死伤惨重，说明小区里全是空手的摸鱼保安，主人的身体怕是缺氧了；反之，如果红外线推销员损失惨重，则说明保安们都在满负荷地扛着氧气瓶，血氧饱和度极其健康。这种利用双波长吸收率差异来推算含氧量的机制，便是大名鼎鼎的光电比色法。
故事讲到这里，这场微观尺度下的光电无间道终于可以结案了。
下次半夜醒来，当你再次瞥见手腕上那抹幽幽闪烁的绿光，或者交替亮起的红光时，你就知道了，那是底层的传感器正在疯狂工作。
其实，这位手腕上的“业务经理”只是庞大光电家族里的一个缩影。当你走出家门，光电技术早就无缝嵌入了生活的每一个角落。电梯门防夹的红外光幕、工厂流水线上精准计数的槽型光电开关、甚至是马路上自动驾驶汽车的激光雷达，本质上都在做着同样的事情——用一束光去探测物理世界的未知，再用电路把它翻译成机器能处理的电信号。
这其实就是“光启未来”最真实的模样。它不是什么虚无缥缈的宏大口号，而是实打实的底层硬件技术。在这个只有几平方毫米的黑色封装里，光子与电子完成了绝妙的跨界接力。它们联手把人体内部那种充满不确定性的嘈杂生物活动，“翻译”成了屏幕上确定、清晰的数字。
科技的浪漫就在于此。一次精准的光学采样，一个完美的硬件滤波，光与电的默契配合，不仅把未来的轮廓刻在了你的手腕上，也早已铺满了我们触手可及的现实世界。
注：本文使用ai生成图片。
